LLH-300型LED数码光弹仪

光弹性法是一种光学应力测量方法。它利用具有双折射性能的透明材料制作成与实际工程结构、部件或零件几何形状相似的模型,并在模型上施加与实际部件相似的载荷,根据光弹性条纹即可计算模型边界和内部各点的应力,再由相似论换算成原件上的应力,其精度能满足工程设计的要求。通光孔径300mm光弹仪,具有电机控制起偏镜和检偏镜同步旋转功能,配套激光光源,可广泛用于科研和动态研究。LED数码光弹仪结构紧凑、操作方便特别适用于高等学校的力学实验室。

立即咨询

0512-68080407

产品详情

光弹性法是一种光学应力测量方法。它利用具有双折射性能的透明材料制作成与实际工程结构、部件或零件几何形状相似的模型,并在模型上施加与实际部件相似的载荷,根据光弹性条纹即可计算模型边界和内部各点的应力,再由相似论换算成原件上的应力,其精度能满足工程设计的要求。

通光孔径300mm光弹仪,具有电机控制起偏镜和检偏镜同步旋转功能,配套激光光源,可广泛用于科研和动态研究。

LED数码光弹仪结构紧凑、操作方便特别适用于高等学校的力学实验室。该光弹仪采用了LED光源,能产生稳定的白光和红、黄、蓝三色漫射光源,大大降低了对使用环境的要求。该光弹仪还特别注重学生动手能力的培养合理的设计更加方便学生动手操作。学生可以自己动手进行梁弯曲实验、孔边应力集中系数测量、不同切口的应力集中现象等实验分析。更有利于学生加深对材料力学教学内容的理解和领悟。


主要技术指标:

  1.系统通光孔径:300mm

  2.载荷:0~300kg

  3.光源:LED光源

  4.1/4波片镜有效直径:300mm

  5.偏振镜有效直径:300mm

  6.偏振镜刻度盘:0~360°,最小刻度值1°

  7.1/4波片刻度盘:0~360°,最小刻度值1°

  8.图像采集:彩色摄像头

  9.力学传感器及数显表

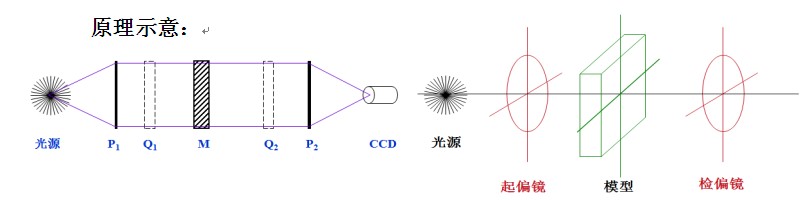

  光弹仪光路原理图




  实验示意及应用范围:

  利用应力双折射性质,在工程上可以制成各种机械零件的透明塑料模型,然后模拟零件的受力情况,观察、分析偏振光干涉的色彩和条纹分布,从而判断零件内部的应力分布。

  圆盘径向受压实验:




  U型块压弯组合实验:







  注:光弹性方法直观,能直接显示应力集中区域,并准确给出应力集中部分的量值;它不但可以得到便捷应力而且能够求的结构的内部应力。特别是这一方法不受形状和载荷的限制,可以对工程复杂结构进行应力分析。
