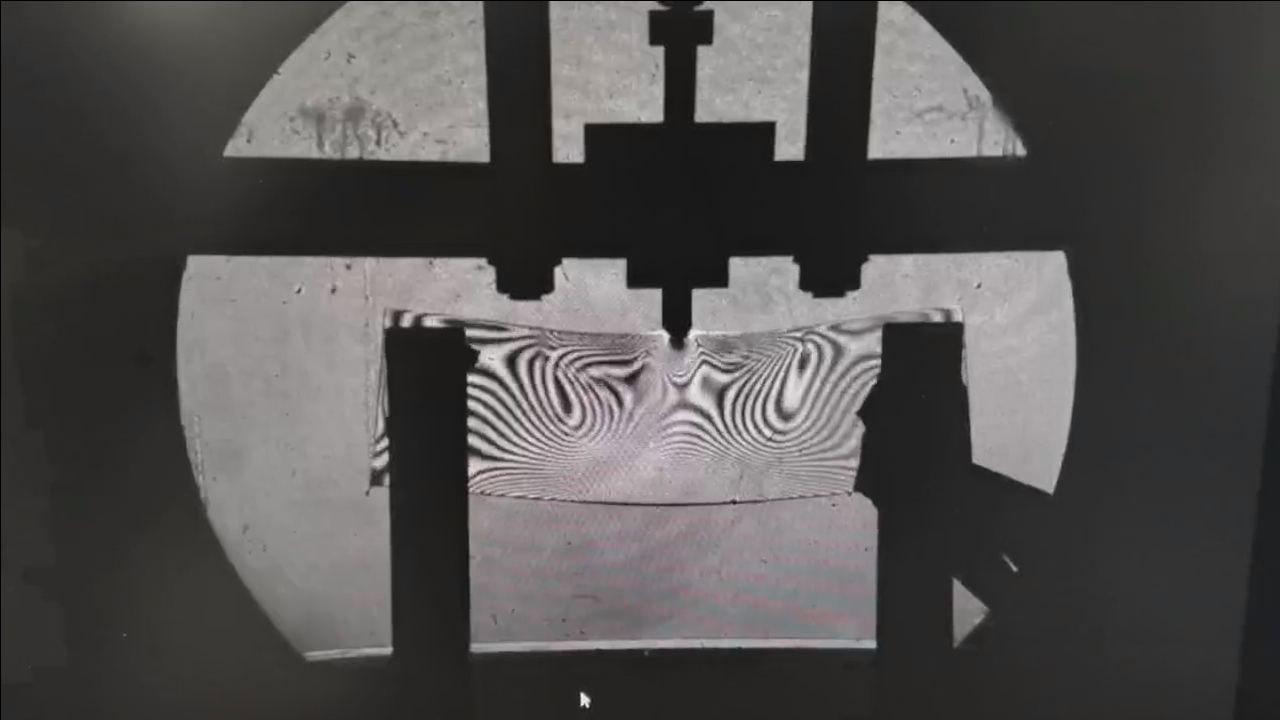

光弹性法是一种光学应力测量方法。它利用具有双折射性能的透明材料制作成与实际工程结构、部件或零件几何形状相似的模型，并在模型上施加与实际部件相似的载荷，根据光弹性条纹即可计算模型边界和内部各点的应力，再由相似论换算成原件上的应力，其精度能满足工程设计的要求。

通光孔径300mm光弹仪，具有电机控制起偏镜和检偏镜同步旋转功能，配套激光光源，可广泛用于科研和动态研究。

LED数码光弹仪结构紧凑、操作方便特别适用于高等学校的力学实验室。该光弹仪采用了LED光源，能产生稳定的白光和红、黄、蓝三色漫射光源，大大降低了对使用环境的要求。该光弹仪还特别注重学生动手能力的培养合理的设计更加方便学生动手操作。学生可以自己动手进行梁弯曲实验、孔边应力集中系数测量、不同切口的应力集中现象等实验分析。更有利于学生加深对材料力学教学内容的理解和领悟。

主要技术指标:

1. 通光孔径：300mm

2. 偏振镜：直径300mm，刻度盘0-360°，最小刻度值1°。材质：光学玻璃+偏振薄膜

3. 1/4波片镜：直径300mm，刻度盘0-360° ,最小刻度值1°。材质：光学玻璃+ 1/4波片薄膜

4. 加载系统：载荷0~300kg，载荷量连续可调。由高精度压力传感器、数显表、加载本体等组成，可完成试件的加载，并实时显示载荷大小。光弹模板核定载荷报警功能。

5. LASER光源∶0~600mw可调，绿光532nm，激光器配光学镜，扩束。

6. 光学准直镜∶300mm，焦距890mm，材质∶光学玻璃

7. 控制驱动系统：电机控制同步旋转：转动速度范围：十档可调，最小转动角度1°。功能∶ 可以完成起偏镜与检偏镜的定速旋转、精确定位、双镜同步旋转、双镜同步定位等动作。

         配套软件：

         本系列光弹仪可搭配我司自主研发的光弹图像处理系统使用，软件采用跨平台架构设计，不绑定专属硬件，可兼容多型号光弹设备。

         系统内置六步相移法、四步相移法、Senarmont 补偿法等多种专业算法，支持大面积拼接与数字相移模式，覆盖从基础教学到精密科研的多场景应力检测需求。

         软件可输出应力强度因子、残余应力分析等 27 项数据图表，支持 Excel、PDF、HTML 多格式报告导出，经对标验证中心应力偏差小于 3.5%，测量精度达到国际同类软件水准。

   查看软件详细介绍
