从25微米到断裂瞬间：三维激光全场测量技术让岩石内部变形“看得见”

      花岗岩在受力时内部究竟发生了什么？裂缝如何从微观萌生直至贯通？传统测量手段对此始终存在盲区。近日，海南苏鹰光电科技有限公司联合985高校研发的三维激光全场非接触测量技术，在花岗岩三点弯曲梁实验中完成了从25μm微弹变到300μm临界断裂的全过程连续记录，以非接触方式同步解算出完整的三维位移场与六分量应变场，为脆性材料的断裂力学研究提供了全新的技术手段。

告别“单点盲区”，非接触全场测量还原真实破坏过程

      在岩石力学实验中，脆性非均匀材料的断裂演化一直是研究难点。传统应变  片只能采集单点数据，极易因岩石内部矿物颗粒解理带来的局部跳变而丢失裂缝尖端的真实演化信息；二维数字图像相关技术（2D-DIC）虽能提供面内变形，却对岩石因微观结构产生的离面变形视而不见；声发射技术空间分辨率有限，CT切片则成本高、耗时长、难以动态监测。

       我司联合985高校研发的三维激光全场非接触测量技术，正是针对上述痛点而来。实验采用红、绿、蓝三色激光照明完好花岗岩试样，无需贴片、不打孔，从根本上避免了对脆性材料的物理扰动，实现了从25μm微弹变到300μm临界断裂的连续记录，完整覆盖弹性阶段至断裂全过程的演化链条，从源头规避了应变片“单点跳变”带来的数据风险。

       二维叠加离面位移，六分量应变同步解算

岩石并非理想的二维平面材料。受力过程中，因矿物颗粒解理与摩擦，其表面常出现局部隆起或凹陷，而这种离面变形恰恰是传统2D-DIC与应变片无法感知的。

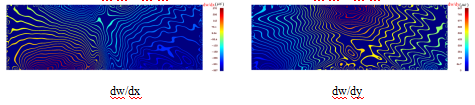

       该技术的核心优势之一，在于实现了二维与离面三维位移的同步解算：除水平位移分量u、竖直位移分量v外，还能精准给出离面分量w及离面梯度dw/dx、dw/dy，清晰识别岩石表面的局部隆起与凹陷，完整捕捉受力过程中的立体变形。

     在应变输出层面，系统可同步输出六分量应变与转动场，包括正应变Ex=du/dx、Ey=dv/dy，剪应变γ=(du/dy+dv/dx)/2，微转角Δ=(du/dy−dv/dx)/2以及离面梯度dw/dx、dw/dy，全面刻画预制裂缝尖端的应力集中区、剪切带与微转动奇异性，为揭示岩石复杂的破坏机理提供了精细的数据支撑。

宽量程兼顾高精度，低应变阶段依然清晰可信

      岩石力学实验中，低应变阶段的数据往往最难捕捉、最易失真。而该技术在此阶段表现稳定：实验显示，在25μm的微小变形阶段，系统依然能输出清晰的等值线，充分验证了亚像素算法在岩石低应变阶段的可信度，可用于弹性模量、泊松比等关键参数的反演；当变形达到300μm进入非线性离面变形阶段时，系统仍保持较高的数据相关性，未丢失关键信息。

       实验中，该技术给出25、50、75μm，100、125、150μm及200μm等多阶段的裂缝尖端应变场Ex云图。通过这些高分辨率云图，可直接观察到应变集中区随载荷增加而扩展、曲率逐渐增大直至贯通的全过程，相比线弹性断裂力学（LEFM）理论解，更贴近真实的岩桥破坏过程。

应用场景广阔，释放技术实用价值

       三维激光全场非接触测量技术已在多个领域展现应用价值：岩石与混凝土断裂力学研究（测定起裂荷载、临界应力强度因子KIC与裂缝扩展路径）；脆性材料损伤演化监测（花岗岩、大理石、陶瓷、玻璃等全序列形变记录）；岩体工程稳定性预警（隧道衬砌、边坡锚固梁、坝基梁板等构件受弯状态下的应变集中分析）；数值仿真校验（以实测u/v/w场作为FEM/DEM模型的边界条件或验证数据）；材料各向异性与非均质性表征；以及教学演示等。

      从25μm的微弹变到300μm的临界断裂，这项技术以非接触、全场、三维、连续的方式，完整记录了脆性材料从孕育到破坏的全过程，为岩石力学与断裂力学研究提供了更真实、更精细的实验手段。

      我司长期专注于光测力学与全场应变测量技术的研发与产业化，产品涵盖光弹仪、三维激光全场测量系统等，广泛服务于高校力学实验室与科研院所。此次联合985高校推出的三维激光全场非接触测量技术，是公司在脆性材料断裂力学测量领域的重要成果。欢迎高校、科研院所及相关工程单位垂询合作。
